技術
TECHNIQUE
ステム設計は高い技術により様々な建築を実現してきました
設計手法の分類ごとに弊社のこれまでの実績をご覧ください
Next
免震構造物
Seismic Isolation Structure

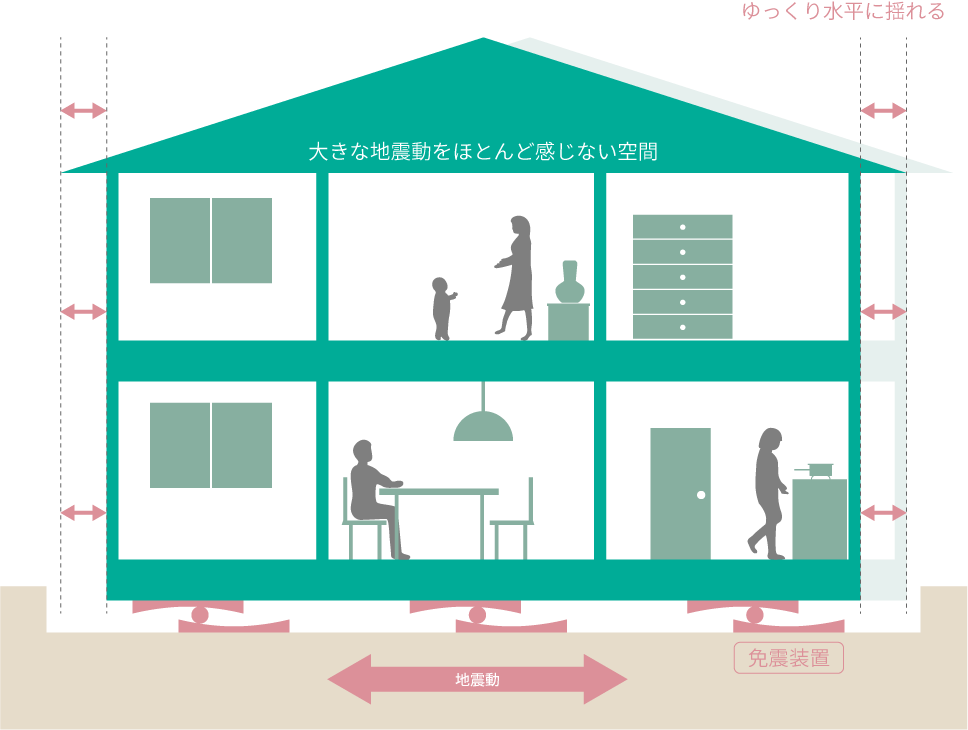

一般的に建物の水平剛性を上げれば安全だと思えますが、地震に対してはそれがかえって建物に加わる水平力を大きくしてしまう事にもなります。 ならば建物を地面と切り離して建物自体に地震力が加わらないようにしてしまえば良いのではないか、という考えから免震構造が生み出されました。 地震による地面の揺れを建物に直接伝えないために、建物と基礎を切り離し、その間にアイソレータやダンパーと呼ばれる免震装置を設置します。 免震装置は垂直方向には固く水平方向には柔らかい性質があるため、建物の自重を支えながら大地震の時には揺れが建物に伝わりづらい構造を可能にします。 実際の設計にあたっては、建築物をモデル化したうえで地震や強風により、時間と共に建物各部にどのような変化が起こるかを解析し安全性を検証します。 これを時刻歴応答解析と呼びますが、地震や強風による外力が、一定の力ではなく時間の経過により、強くなったり弱くなったりと変化する実際の状況を再現した解析を行うことが出来ます。 これには、建築地の地盤や特性も考慮して、どのような地震や強風をシミュレーションすべきか判断する必要があるため、設計者には経験と知識が必要とされます。
シルバーケア豊寿園第二ケアハウス、診療所（愛知県）※未着工
鹿児島大学病院中央診療棟（鹿児島県）

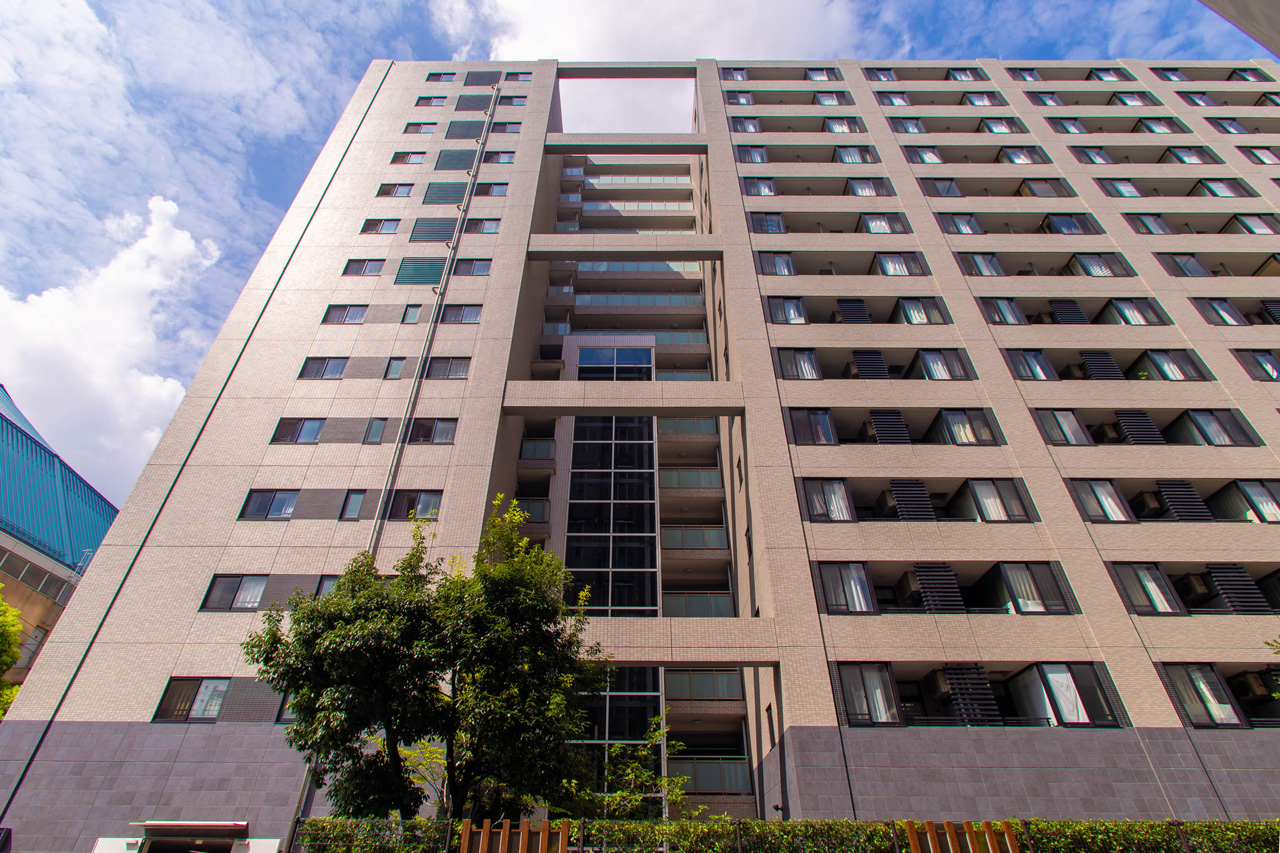

名古屋市中区栄一丁目マンション（愛知県）VIEW MORE >>
新中津病院（大分県）VIEW MORE >>
下松消防署（山口県）VIEW MORE >>

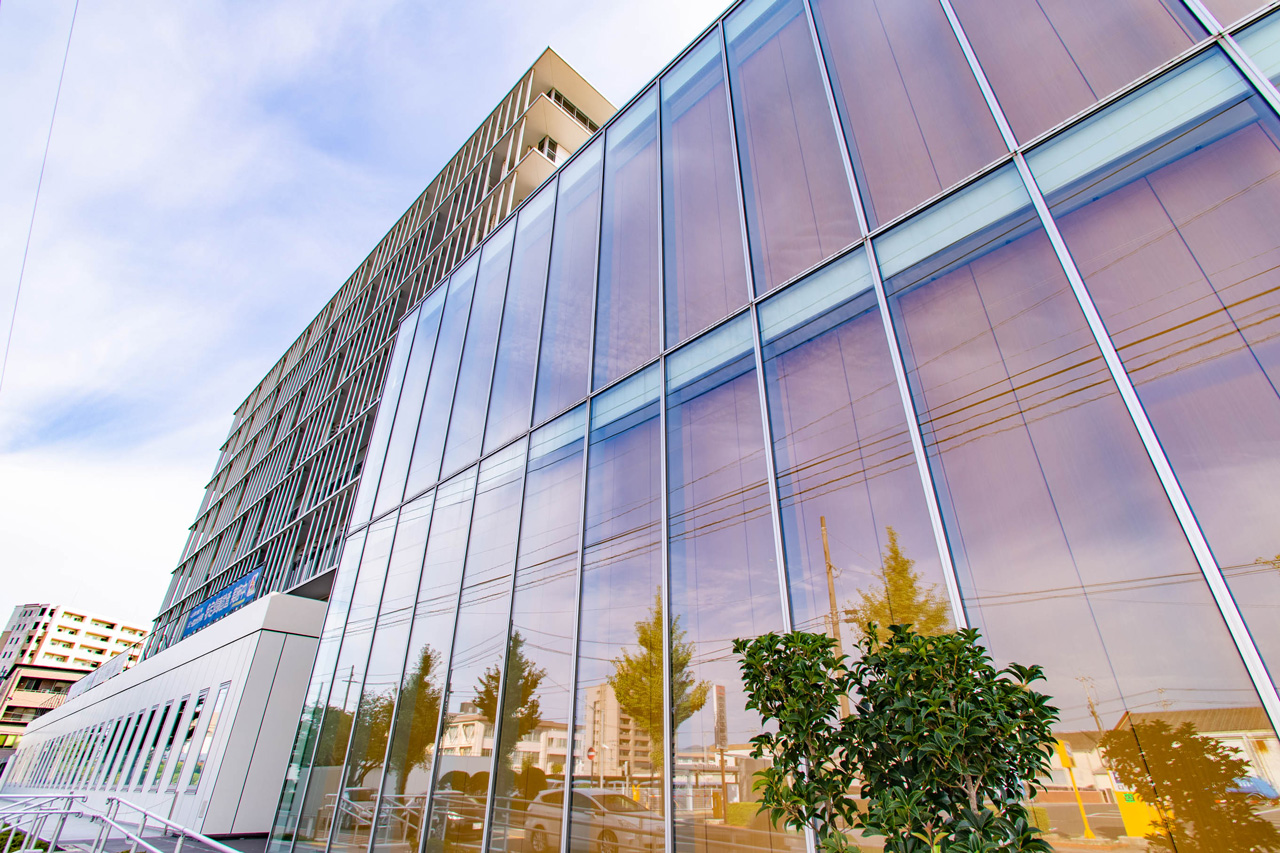

飯塚市庁舎（福岡県）VIEW MORE >>
中津病院増築工事（大分県）

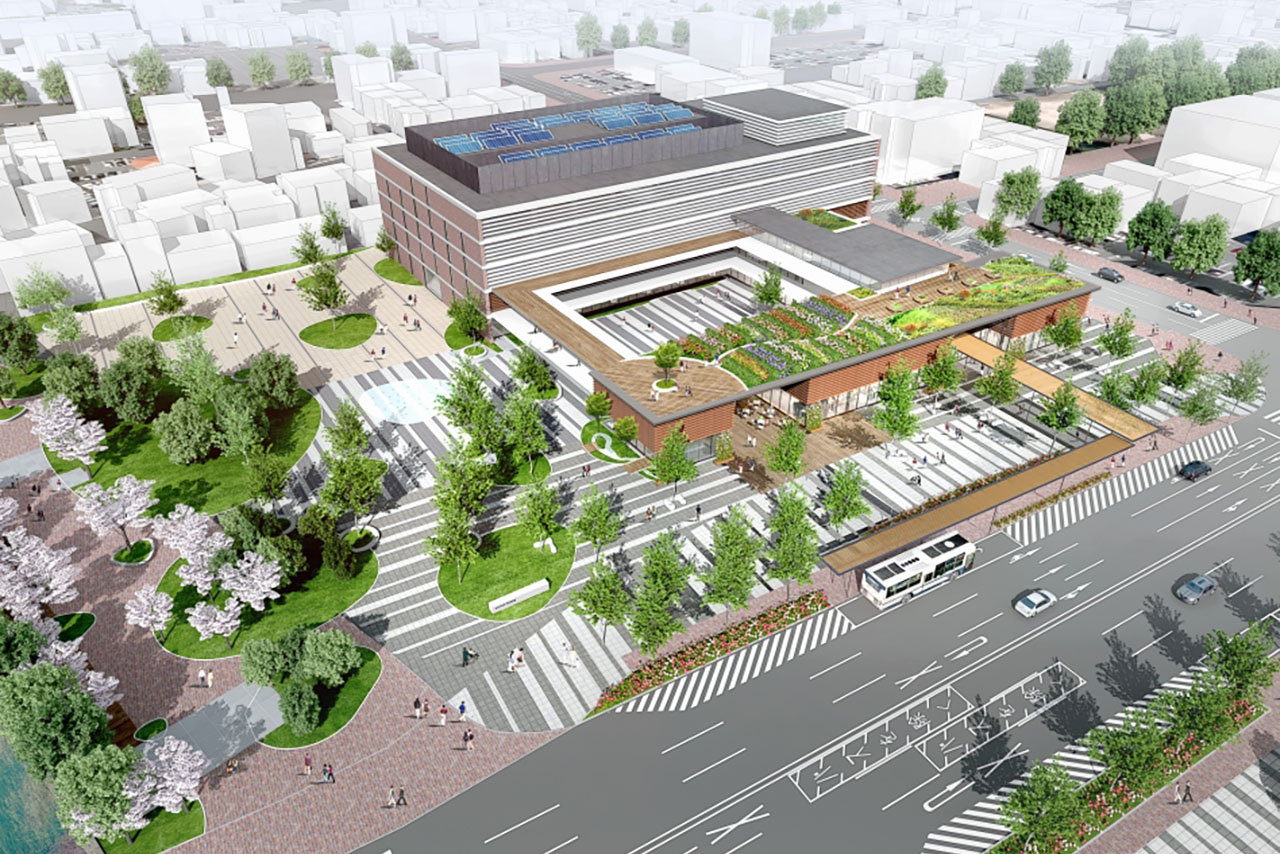

宇部市新庁舎（山口県）VIEW MORE >>
制震構造物
Damping Structure

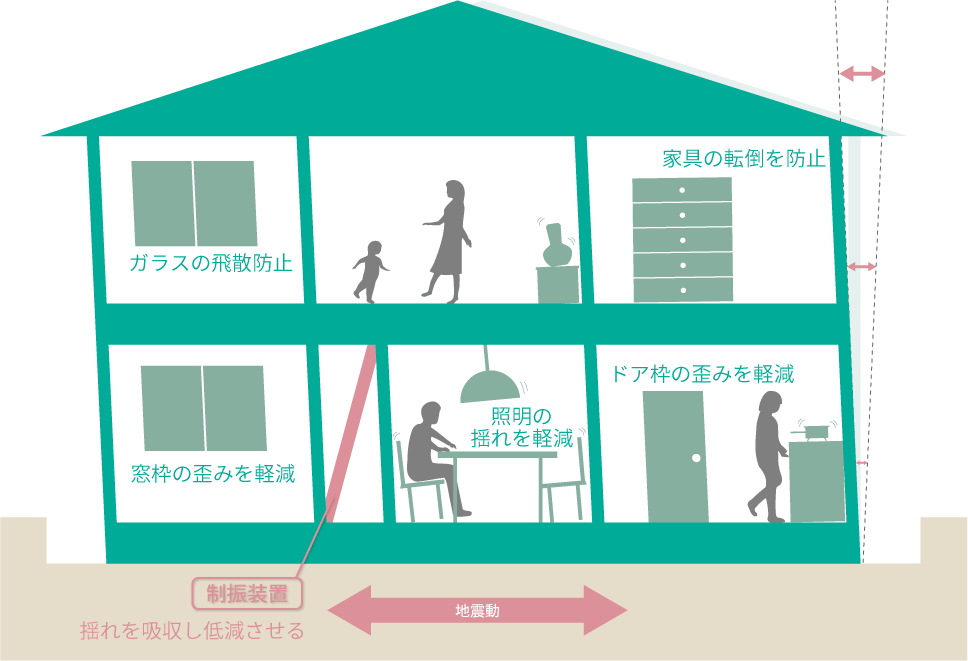

大地震や台風の時に大きな負荷のかかる柱や梁の負担や損傷を軽減するために、建物の最上部に揺れを軽減させる重りを設置したり、各階に粘性ダンパーや低降伏点鋼等を設置し地震エネルギーを吸収させる工法です。
建物の主要な構造部である柱や梁に加わる外力を、制震部材が肩代わりしてくれるため、耐震構造物よりも優れた工法とされており、もしも制震部材が損傷しても、柱や梁を修繕するよりもコストを抑えることが出来ます。
制震構造は超高層建物から戸建て住宅まで幅広い建物に活用されています。
耐震構造物
Seismic Structure
柱、梁、耐震壁、筋交いなどの建物の骨組みがどれほど耐えられるか検証し、必要に応じて部材の量や強さを設計した建物です。
柱や梁を大きく壁を多く配置すれば建物は頑丈になりますが、大地震の時には、建物の重さに比例して水平力が大きくなり粘りの無い建物にもなり得ます。
そのため、耐震設計で大切なのは、その建物を強度型の建物にするか靭性型（粘りのある建物）にするかを決定し、各層の耐震要素の配置や層間の剛性のバランスを考慮し設計をする事です。
大地震はどこで、いつ、どれほどの規模でおこるかを予想することは出来ません。
ですから、建築基準法で定められた最低限の耐震性を満たすだけでは不十分かもしれず、その反対に大地震が何度もおこる事を想定して出来る限り頑丈につくると不経済な建物になります。
設計者は建築主の要望を十分に把握して優れた耐震性を建物にもたせながら、経済性にも配慮したバランスの取れた設計を目指す必要があります。
港区高輪２丁目マンション（東京都）
ルピナス大船（神奈川県）
ライオンズマンション町田（東京都）
弥生県営住宅（千葉県）
上尾中央病院（埼玉県）

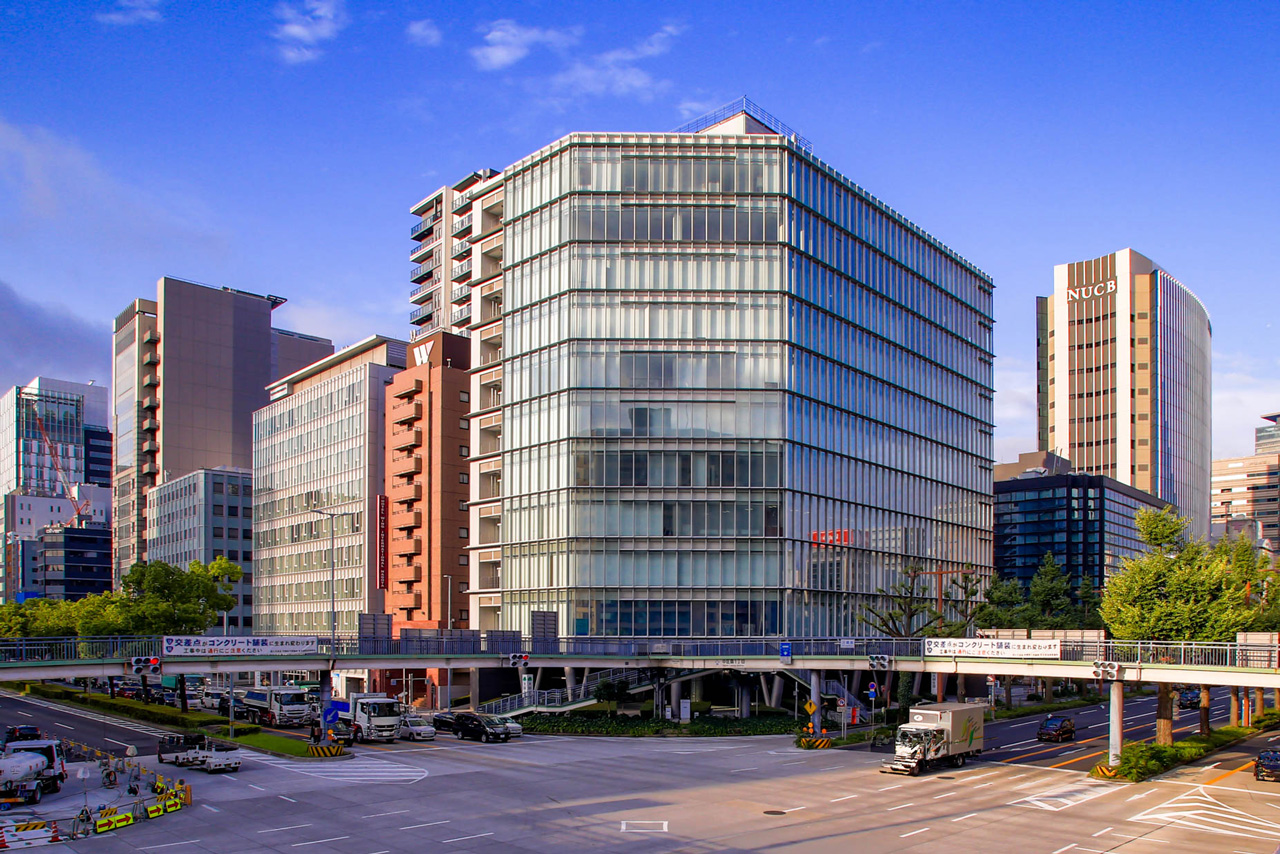

三井生命名古屋ビル（愛知県）VIEW MORE >>
竹田綜合病院（福島県）VIEW MORE >>
千代田保健所（東京都）VIEW MORE >>
小伝馬町ビル（東京都）VIEW MORE >>
LXS築地ビル（東京都）VIEW MORE >>
クイーポビル（東京都）VIEW MORE >>
横浜市環境事業局保土ヶ谷工場（神奈川県）
新富町複合施設（宮崎県）
遺伝資源保管施設、研究所（茨城県）
高効率増殖施設、研究所（茨城県）

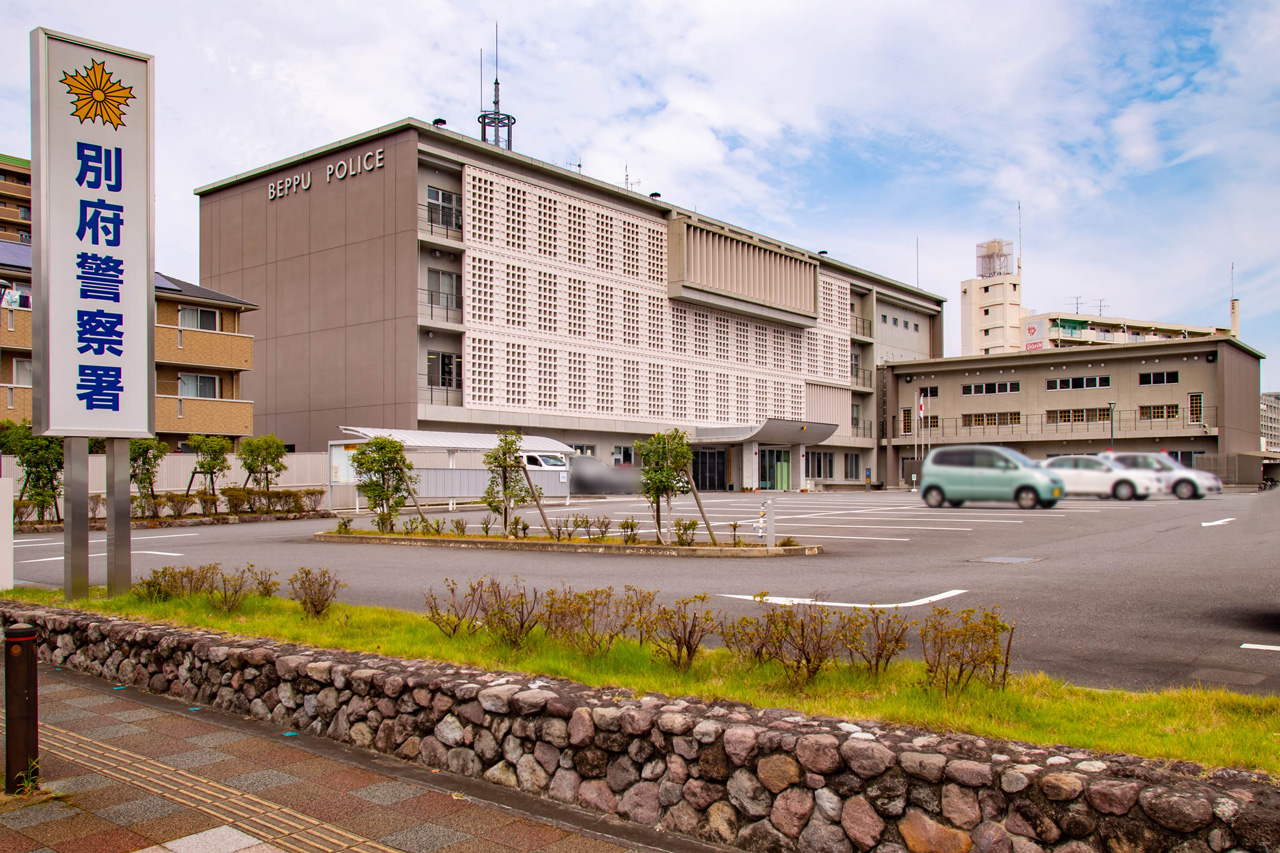

別府警察署（大分県）VIEW MORE >>
日本大学鶴ヶ丘高等学校体育館（東京都）
明治大学生田地域交流館（東京都）
小林ポンプ場（三重県）
天筒浄化センター群（福井県）
上福岡駅西口駅前地区再開発（埼玉県）
ライオンズマンション新浦安（千葉県）
霊長類医科学研究センター高度実験棟（茨城県）
南本牧ふ頭第五ブロック廃棄物最終処分場（神奈川県）
戸田中央総合病院増築工事（埼玉県）
北沢倉庫日高倉庫（埼玉県）
東邦大学薬学部修学館（千葉県）
代々木5丁目マンション（東京都）
淑徳幼稚園（東京都）
小浜浄化センター（福井県）
官公庁建築物
Government Office
国家機関による建物は建築基準法に加えて、官公庁施設の建設等に関する法律にも準拠する事が求められているため、よりいっそう基準が厳しくなります。 そのため、官庁建築物の設計業務に当たる者にはコンプライアンスを重視することへの信頼や実績が求められます。
弥生県営住宅（千葉県）
鹿児島大学病院中央診療棟（鹿児島県）VIEW MORE >>
千代田保健所（東京都）VIEW MORE >>
新中津病院（大分県）VIEW MORE >>
横浜市環境事業局保土ヶ谷工場（神奈川県）
新富町複合施設（宮崎県）
別府警察署（大分県）VIEW MORE >>
小林ポンプ場（三重県）
霊長類医科学研究センター高度実験（茨城県）
下松消防署（山口県）VIEW MORE >>
飯塚市庁舎（福岡県）VIEW MORE >>
南本牧ふ頭第五ブロック廃棄物最終処分場（神奈川県）
まちなか団地整備事業／集合住宅（青森県）
天筒浄化センター群（福井県）
大規模建築物
Large-Scale Construction
ここでは当社で設計した延べ面積が10,000㎡を超える建物を記載します。 大きい建物を設計する場合には鉄骨造、鉄筋コンクリート造、鉄骨鉄筋コンクリート造など相応しい構造を決定し設計する必要があります。 また、それぞれの建物の仕様を考慮し、その建物に相応しい構造とすることが求められます。
名古屋市中区栄一丁目マンション（愛知県）VIEW MORE >>
三井生命名古屋ビル（愛知県）VIEW MORE >>
竹田綜合病院（福島県）VIEW MORE >>
南堀江プロジェクト（大阪府）※未着工VIEW MORE >>
新中津病院（大分県）VIEW MORE >>

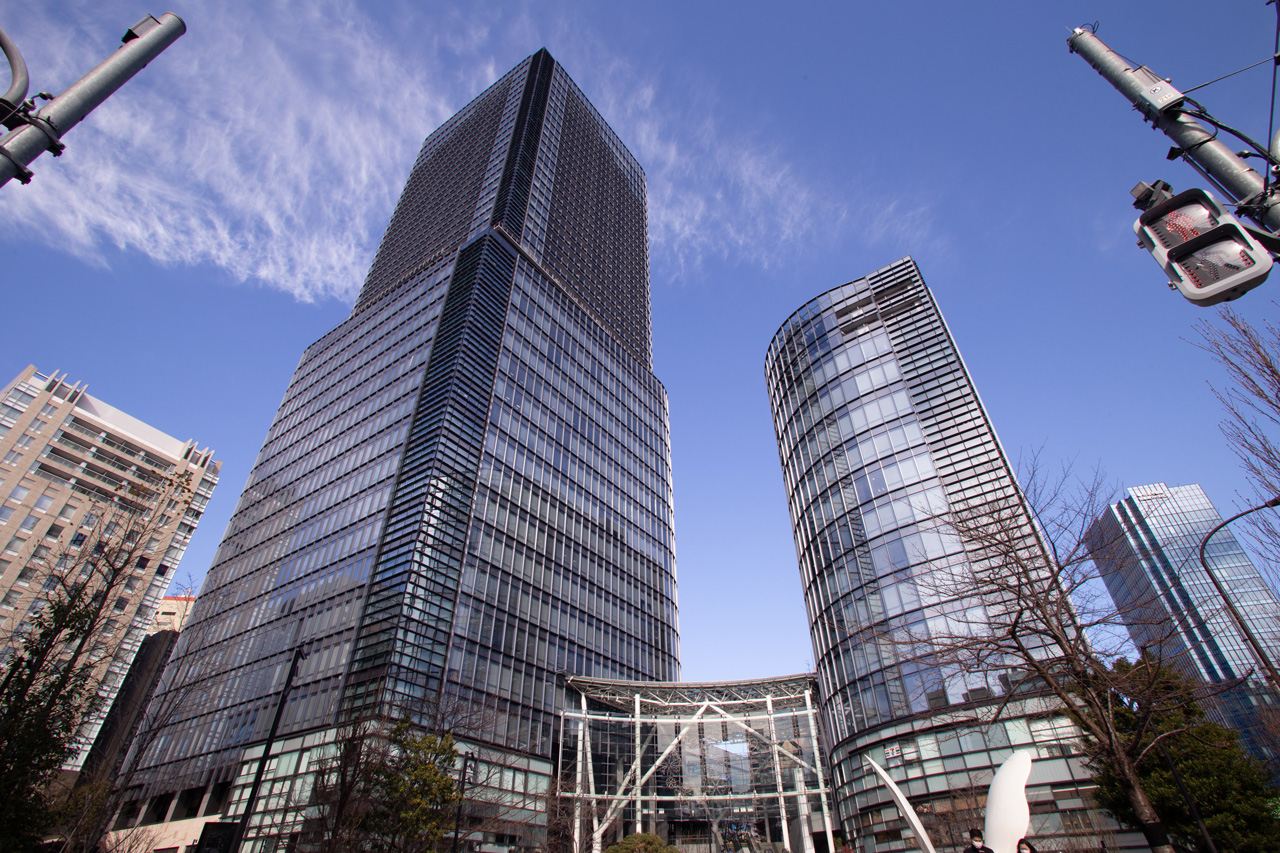

WATERRAS ANNEX（東京都）VIEW MORE >>
横浜市環境事業局保土ヶ谷工場（神奈川県）
飯塚市庁舎（福岡県）VIEW MORE >>
宇部市新庁舎（山口県）VIEW MORE >>
超高層建築物
Tower Building
高さ60メートルを超える建物を超高層建築物と呼びます。 建物の高さにより、大地震はもとより強風による建物の安全性を確保する必要があります。 また、超高層建物特有の問題として長周期地震動があげられます。 2011年の東日本大震災で東京の超高層ビルが長周期地震動によって大きく揺れ動いた事が話題となりました。 そのため、超高層建築物の設計に当たっては、こうした様々なケースを想定した検討が必要となります。
大臣認定
Minister Authorization
建築基準法に定められた基準ではなく、高度な方法を用いて建物の性能を評価する必要がある場合は、国土交通大臣による認定が必要となります。 例えば、高さ60ｍを超える建築物や、免震・制震構造物、これまでに無い工法や材料を使用する場合が該当します。 大臣認定の申請業務に際しては、大学教授などの専門家によって構成された審査委員会によって何回かに分けて質疑応答が行われます。 その専門性の高さにより、建築構造設計業務に関する高い知見と多くの経験が必要になります。
ライオンズマンション町田（東京都）
シルバーケア豊寿園第二ケアハウス、診療所（愛知県）※未着工
南堀江プロジェクト（大阪府）※未着工VIEW MORE >>
新中津病院（大分県）VIEW MORE >>
WATERRAS ANNEX（東京都）VIEW MORE >>
下松消防署（山口県）VIEW MORE >>
飯塚市庁舎（福岡県）VIEW MORE >>
中津病院増築工事（大分県）
宇部市新庁舎（山口県）VIEW MORE >>
防府公会堂 時計塔及びブリッジ（山口県）VIEW MORE >>
振動解析
Vibrational Analysis
地震や風によって建物が揺れた時に、どのような揺れ方をするのかを把握するための検討方法で一般的には高さ60ｍを超える建築物や、免震・制震構造物において行います。 建物が地震や風によって揺れる周期の事を固有周期と呼びますが、地震や風による揺れの周期と建物の固有周期が近いと共振しやすくなり建物は大きく揺れます。そのため、共振しづらい建物の固有周期を目指した設計が必要です。 また、建物には揺れを次第に小さくして最後には止める力がありますが、これを減衰性能と呼びます。減衰性能が高ければ建物へのダメージを減らすことが出来ます。 振動解析により建物の固有周期や減衰性能を考慮することによって、地震や風に対する安全性を検討できます。
港区高輪２丁目マンション（東京都）
シルバーケア豊寿園第二ケアハウス、診療所（愛知県）
鹿児島大学病院中央診療棟（鹿児島県）VIEW MORE >>
名古屋市中区栄一丁目マンション（愛知県）VIEW MORE >>
クイーポビル（東京都）VIEW MORE >>
南堀江プロジェクト（大阪府）※未着工VIEW MORE >>
新中津病院（大分県）VIEW MORE >>
WATERRAS ANNEX（東京都）VIEW MORE >>
下松消防署（山口県）VIEW MORE >>
飯塚市庁舎（福岡県）VIEW MORE >>
中津病院増築工事（大分県）
防府公会堂 時計塔及びブリッジ（山口県）VIEW MORE >>
宇部市新庁舎（山口県）VIEW MORE >>
耐震診断
Seismic Diagnosis
一般的には1981年以前の建築基準法に倣い建設された建物を対象に、地震に対する安全性を評価します。 実際の診断に際しては建物の設計図書、調査履歴、施工時の記録、部材断面調査、現地調査をもとに建物がどれほどの耐震性を有しているかを調べます。 様々な工法、多様な地盤に対する知識が必要であり、改修工事が必要な場合には、最新の建築基準法を満たす構造でありながら、コストパフォーマンスも考慮した提案が必要です。
千葉市花見川第一中学校（千葉県）
東邦大学薬学部修学館（千葉県）
代々木5丁目マンション（東京都）
淑徳幼稚園（東京都）
日本大学鶴ヶ丘高等学校記念館、学校（東京都）
小浜浄化センター（福井県）
防府公会堂 時計塔及びブリッジ（山口県）VIEW MORE >>
特殊構造建築物
Special Structure Building
積水ハウス株式会社オリジナルの工法（設計から施工まですべて一貫した工法です）で、重量鉄骨を使った梁勝ちラーメン構造です。梁勝ちとしているため通し柱が不要となります。それによりプランに合わせて柱を自由に移動したり、窓の配置を自在に決めることが出来ます。また、大きな柱形が存在しないためスペースを有効に活用できます。 年間数百棟ペースで施工されており、多くのユーザーの希望に応えてきた実績があります。 弊社では主に確認申請が必要な物件(認定外物件)を請け負っています。
A.H邸／短期入所介護施設（福島県）
日環ホールディングス株式会社Ｇ／共同住宅（栃木県）
株式会社法泉堂／老人ホーム（愛知県）
N.N邸／サービス付き高齢者向け住宅（奈良県）
グランドマストひばりが丘南／店舗、福祉施設（東京都）VIEW MORE >>
和光地所株式会社／老人ホーム（栃木県）
H・Kコーポレーション／サービス付き高齢者向け住宅（兵庫県）
医療法人愛の家／サービス付き高齢者向け住宅（千葉県）
有限会社吉進／老人ホーム（愛知県）
S.T邸／集合住宅（東京都）
G.K邸／老人ホーム（大阪府）
S.Y邸／サービス付き高齢者向け住宅（大阪府）
臼倉地所株式会社／事務所、店舗（千葉県）
R.T邸／児童福祉施設（埼玉県）
H.A邸／老人福祉施設（愛知県）
M.Y邸／サービス付き高齢者向け住宅（千葉県）
株式会社アセット・ホールディングス／ホテル（群馬県）
Y.S邸／保育所、集合住宅（東京都）
H.M・Y.K邸／集合住宅（東京都）
株式会社ハッピープランナー／介護福祉施設（富山県）
芙蓉総合リース株式会社／老人ホーム（大阪府）
株式会社スモールワールド／住宅、老人ホーム（栃木県）
一般財団法人九州電気保安協会／事務所（福岡県）
S.K邸／介護福祉施設（埼玉県）
株式会社エヌエスサービス／児童福祉施設（千葉県）
株式会社シーナ／老人ホーム（兵庫県）
TKM株式会社／ホテル（埼玉県）
M.K邸／集合住宅（埼玉県）
H.M邸／サービス付き高齢者向け住宅、カフェ（岩手県）
淀川製鋼所／集合住宅（千葉県）
J.O邸／集合住宅（京都府）
菊川工業株式会社／短期入所介護施設、集合住宅（埼玉県）

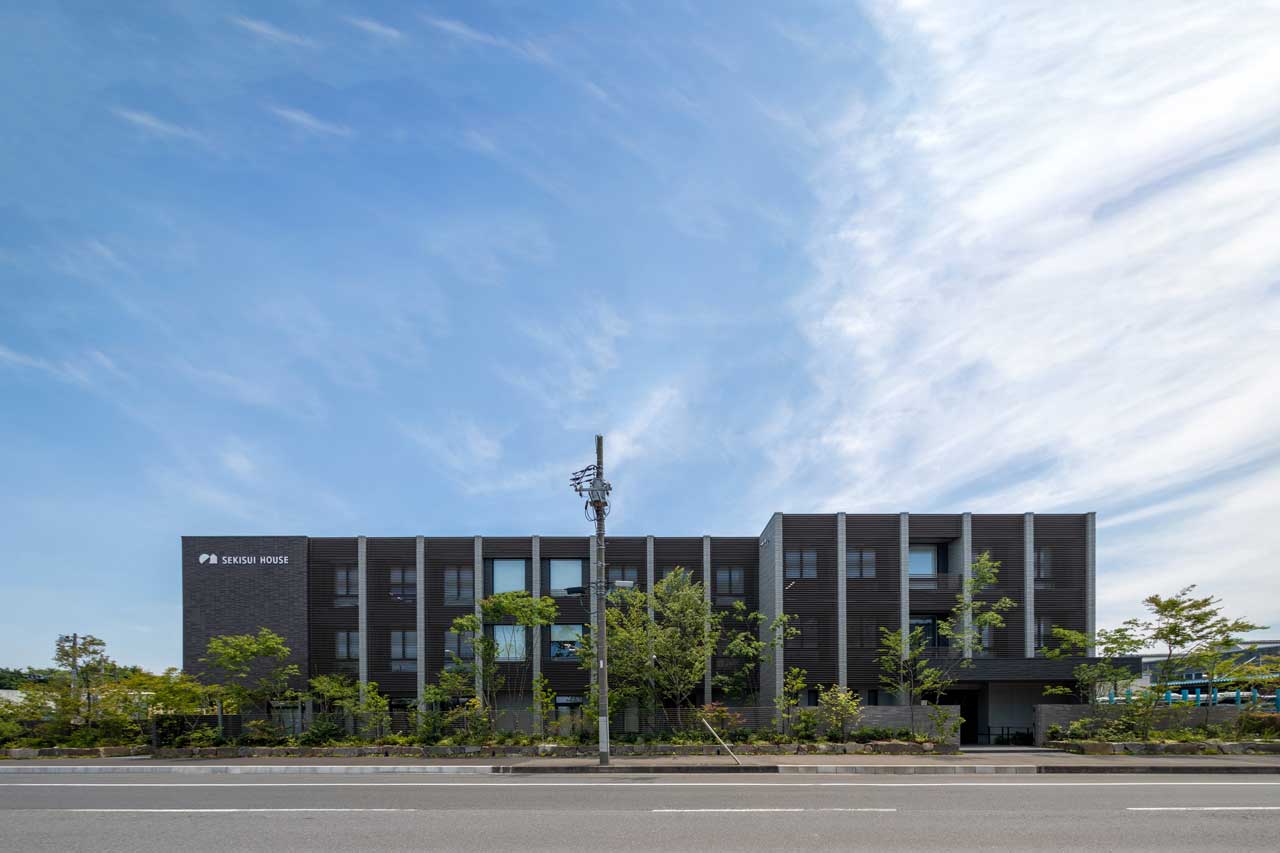

積水ハウス株式会社関東工場／事務所（茨城県）VIEW MORE >>
有限会社山誠／店舗、診療所（東京都）
H.A邸／集合住宅（千葉県）
Y.S邸／集合住宅（埼玉県）
有限会社ユーアイ・コーポレーション／集合住宅（千葉県）
積水ハウス株式会社東四国新オフィス／事務所（香川県）
S.K邸／保育園、集合住宅（広島県）
株式会社仙台進学プラザ／学習塾（宮城県）
まちなか団地整備事業／集合住宅（青森県）
積水ハウス株式会社関東工場／クラブハウス（茨城県）
